Cognex Designer 2.0 視覺軟件
　　Cognex Designer 是面向 2D 多相機和 3D 視覺應用的集成開發環境。多年來，機器視覺應用的創建變得越來越復雜，而 Cognex Designer 提供的工具可將復雜任務拆解為多個可管理的任務，從而以更短的時間完成視覺項目。
Cognex Designer 的主要功能：
　　?圖形環境 – Cognex Designer 中的圖形序列圖使機器視覺工程師無需高級編程即可快速完成 90-100% 的視覺系統構建。
　　?集成工廠車間和 I/O 通信– 與 Rockwell、Siemens 和 Mitsubishi PLC 通信 – 無需編寫腳本 – 直接在 Cognex Designer 中
　　?訪問內含的一流視覺工具 – Cognex Designer 捆綁 VisionPro® 軟件，可使用 PatMax®、PatMax AutoTune、IDMax®, 和 OCRMax®
　　?數據庫，審計跟蹤和配方管理
　　?富 HMI 用戶界面 – 集成 HMI 用戶界面生成器可方便地開發具有先進功能的專業外觀用戶界面。
　　?經過康耐視硬件認證– 康耐視工業相機、康耐視 3D 激光位移傳感器、康耐視 8704e 4 端口 GigE 幀捕獲器、CC24 I/O 卡和 VC5 視覺控制器
　　?集成許可安全 - 硬件內置許可安全，代替組織中可能被錯放或安全受影響的硬件狗。
Cognex Designer 2.0 有什么新功能？
　　Cognex Designer 2.0 是一種主要新軟件發布，提供了大量新功能，使客戶能夠完整而有效率地構建視覺應用。現在的 Cognex Designer 1.0 客戶可免費升級到 Cognex Designer 2.0。
Designer 2.0 中的主要新功能：
　　?集成工廠車間和 I/O 通信– 使用序列塊與 Rockwell、Siemens 和 Mitsubishi PLC 通信 – 無需編寫腳本 – 直接在 Cognex Designer 中
　　?添加 Mitsubishi SLMP PLC 支持
　　?VisionPro 工具更新– 添加用于噪聲圖像的 PatMax AutoTune，購買 Cognex Designer 和 3D 位移傳感器即送多款 3D 視覺工具
　　?改進 HMI 接口功能和外觀 – 改進 HMI 按鈕，鎖定/解鎖 HMI 元素
　　?項目協作和重用 – 導出和導入 Cognex Designer 模板以最大化項目協作和重用
　　?支持新相機和幀捕獲器 – 8704e 4 端口 GigE 幀捕獲器，Cognex 位移傳感器，高分辨率 CIC 相機。
　　?精密 I/O 改進 – 無需腳本訪問高級事件處理，多相機閃光燈和采集序列塊，觸發拒絕序列
　　?數據處理改進 – 利用序列塊編寫和解譯陣列
　　?使用實用程序 – 啟動時利用 Cognex Designer 直接訪問 GigE 視覺配置器和通信卡配置器

Cognex Designer 視覺軟件功能
　　Cognex Designer 讓您更快地構建完整的視覺應用，并使開發人員能夠更方便地利用強大的 VisionPro® 工具庫的全部優勢。圖形流程圖式編程環境形成更容易理解、向其他人解釋和維護的圖示。
使用 Cognex Designer 的主要優勢
　　?與康耐視認證的視覺控制器、相機和 3D 傳感器無縫集成
　　?利用全面的 VisionPro 2D 和 3D 視覺工具庫解決應用問題
　　?為自動機械、運動階段和機器控制等硬件創建自定義插件
　　?引入包括內置用戶訪問層、實時警報、本地化接口和 SQL 數據庫日志記錄等系統功能
　　?使用 3D 虛擬化部署專業的圖形化用戶界面

1：配置視覺 - 為視覺應用拖放數據流程配置。使用直觀的編輯控件設置視覺工具屬性。為 3D 傳感器、相機和 I/O 設備等外部硬件設備添加插件。

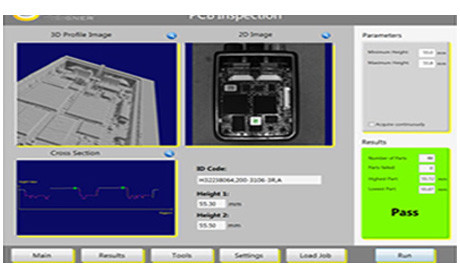

2：開發 HMI - 創建專業的運行時操作員界面以監控和控制您的視覺應用。

3：連接 - 配置 I/O 和工廠車間通信、操控運動設備和存檔結果。

4：部署 安裝在視覺控制器或工業個人電腦上。

VisionPro 視覺軟件視覺工具
　　自 Cognex Designer 軟件推出開始，Cognex Designer 自動包含最新的 VisionPro 軟件和功能。這使用戶能夠通過 VisionPro 軟件中久負盛名的視覺工具利用 Cognex Designer 的圖形功能，包括 PatMax®、IDMax® 和 OCRMax，以及 PatMax® AutoTune（Cognex Designer 2.0 推出）。
高級計算機視覺技術
　　VisionPro® 和 CVL®（康耐視視覺庫）Power Tools 能夠忽略表面的非關鍵差異，而重點關注影響產品通過率的關鍵特征。Power Tools 無需大量的圖像預處理即可實現最終的解決方案，加快了視覺工程師的應用程序開發，為公司降低了生存周期成本。

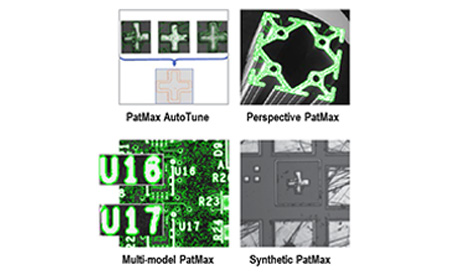

幾何圖案搭配和檢測
PatMax® 專利算法作為業界零件和特征定位的黃金標準，可在最有挑戰的條件下提供準確和可重復的檢測。

識別、字符識別和字符驗證
1DMax® 和 2DMax+ 甚至可以讀取效果最差的 Datamatrix 碼，為元件追溯提供始終如一的高讀取率。OCRMax? 提供高速的光學字符識別和驗證，即使打印嚴重變形也不例外。

色彩篩選、搭配和監控

查找，測量/計量，以及分析

圖像處理工具
在檢驗對象前優化和處理圖像。區域和線掃描相機的不同的校準工具可以準確地糾正光學畸變和相機位移，例如旋轉和傾斜。

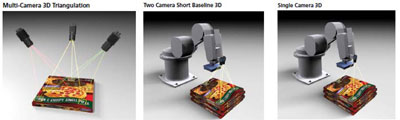

3D 工具
提供準確、實時的三維位置信息，以便在汽車和精密制造產業中實現具有挑戰性的組件驗證、物流和機器人應用的自動化。

康耐視 VC5 視覺控制器
　　康耐視 VC5 視覺控制器為用戶提供了預認證、可即時上線、可信賴的康耐視品牌視覺系統以創建、部署和維護 3D 和 2D 多相機機器視覺應用。
　　康耐視 VC5 視覺控制器直接與康耐視工業 GigE Vision® 相機和康耐視 3D 激光位移傳感器連接，最多可結合四個區域掃描、線掃描或 3D 位移傳感器。采用已獲認證的集成式硬件與軟件，無需進行第三方配件評估，避免了驅動器不兼容及類似的性能問題，從而縮短了開發時間并降低了采購的復雜性。
　　VC5 采用堅固耐用的無風扇式設計，無任何活動元件，因而具有極強的抗振性，適用于塵土多的工業環境。VC5 可從相機或 3D 位移傳感器進行高速平行圖像采集，并且配備了一系列離散型 I/O、編碼器輸入、確定性精密 I/O 子系統，以及常用工廠協議的網絡功能。

　　? 獲取產品報價         ?下載中心

主要功能摘要
　　?相機就緒 - 立即連接最高 4 個 GigE 康耐視工業相機或康耐視 3D 位移傳感器。
　　?4 個獨立 GigE 通道可使用以太網供電 (PoE) 同時采集
　　?為工廠車間設計 - 無風扇，固態硬盤，PLC 和 I/O 集成
　　?專用工廠通信 - Allen-Bradley/Rockwell EIP、Siemens PROFINET、Mitsubishi SLMP TCP/IP 協議支持
　　?離散型 I/O - 24 個光隔離精密 I/O（8 輸入，16 輸出）和專用 CPU，24V
　　?正交編碼器輸入
　　?包含全套康耐視視覺軟件 - VC5 預安裝了最新的 Cognex Designer 和 VisionPro 軟件版本供機器視覺應用開發使用，包括 PatMax®、IDMax®、OCRMax® 和現在的 PatMax AutoTune
　　?集成許可安全內建于硬件中：
　　組織可大幅提高視覺應用的開發和部署效率，無需擔心計算機的選擇、相機和 IO 的連接，或者軟件安裝兼容性。

組織優勢
　　?康耐視預認證 - 康耐視已對 VC5 進行了所有 GigE 康耐視工業相機和 3D 位移傳感器預認證和測試
　　?一站式購物 - 組織同時訂購硬件和軟件（Cognex VC5、Designer 和相機/傳感器）- 無需擔心組合問題。
　　?經過康耐視測試 - 無需擔心什么可以一起使用，無需擔心驅動程序不兼容等問題。
　　?康耐視安裝 - 軟件（Designer 和 VisionPro 及視覺工具）已由康耐視預安裝到 Cognex VC5 硬件 - 無需擔心安裝流程。
　　?長期硬件可用性 - VC5 Vision 控制器的長期可用性使客戶能夠在硬件平臺上實現標準化。
　　?全部由康耐視支持 - 組織遇到視覺硬件和軟件問題時只需向一家公司尋求技術支持，無需奔波于多家公司
同時訂購典型相機/傳感器：
　　此硬件總是和 Cognex CIC 工業相機（2D 多相機應用）和/或 Cognex 3D 位移傳感器（3D 應用）一起訂購以提供由康耐視交付和支持的完整視覺系統。

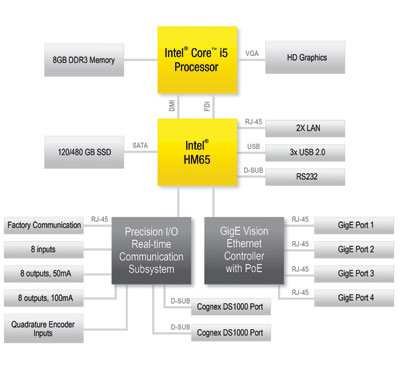

　　　VC5 架構

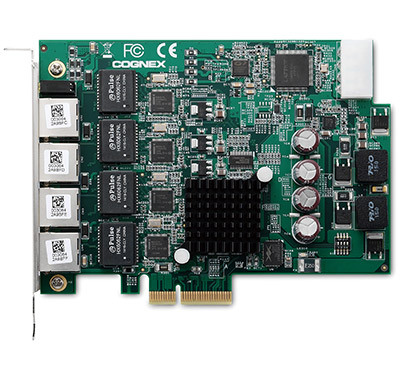

　　Cognex 8704e 是新型 4 端口 GigE 幀捕獲器，可用于康耐視和第三方相機。它是組織為所有新視覺軟件應用構建自己的機器視覺工業 PC 的推薦 GigE 接口卡。
　　此卡可將最多四個康耐視工業相機或第三方 GigE 相機連接到您的計算機。它經過康耐視認證可用于康耐視軟件和硬件。購買此卡即送 Cognex Designer 和 VisionPro 軟件。
功能：
　　?將 1 到 4 個康耐視工業相機或第三方 GigE 視覺相機連接到您的計算機以進行單或多相機視覺開發
　　?4個獨立通道帶以太網供電 (PoE)，可同時 4 通道采集且無需額外電纜。
　　?兼容 PCI Express
　　?巨型幀
　　?Cognex Designer、VisionPro 和康耐視視覺工具中集成許可安全，代替組織中之前可能被錯放或安全受影響的硬件狗。
軟件包括：
　　硬件中包含用于機器視覺應用開發的最新 Cognex Designer 視覺軟件版本。硬件還包含最新的 VisionPro 視覺軟件，用于訪問全部的 Cognex 視覺工具庫，包括 PatMax AutoTune。
同時訂購的典型相機/傳感器：
　　此硬件通常和康耐視相機或傳感器（Cognex CIC 工業相機，2D 多相機應用）和/或 Cognex 3D 位移傳感器（3D 應用）或支持 GigE 標準的第三方 2D 相機一起訂購。如果您需要 I/O 或工廠車間集成，您也可隨硬件一起訂購 Cognex CC24 I/O 卡。
康耐視即時上線視覺系統現已推出：
　　8704e 是構建自己的工業計算機系統的用戶的理想選擇。對于準備購買預認證的即時上線視覺系統的用戶，康耐視現在隨康耐視 VC5 視覺控制器提供全套的視覺軟件系統。除 VC5 產品頁面上介紹的諸多功能之外，VC5 還包含 8704e 的功能。

　　Cognex 24 是 I/O 和工廠集成卡，用于為康耐視和第三方相機開發機器視覺軟件應用。它是組織為所有新視覺軟件應用構建自己的機器視覺工業 PC 的推薦 I/O 和工廠車間集成卡。
　　CC24 經過康耐視認證可用于康耐視軟件和硬件。此 I/O 和 PLC 卡包含 Cognex Designer 和 VisionPro 軟件。
　　? 獲取產品報價       ?下載中心

功能：
　　?離散型 I/O：24 個精密 I/O 由專用、實時子系統控制（8 個輸入，光隔離；16 個輸出，光隔離）
　　?支持的編碼器：連接單端或正交編碼器
　　?支持的工廠通信：EIP、PROFINET、SLMP 和 TCP/IP
　　?專用板載 CPU 處理
　　?專用實時子系統：無需加載視覺處理啟用硬件事件管理器、延遲線、高級握手
　　?Cognex Designer、VisionPro 和康耐視視覺工具中集成許可安全，代替組織中之前可能被錯放或安全受影響的硬件狗。
軟件包括：
　　硬件中包含用于機器視覺應用開發的最新 Cognex Designer 視覺軟件版本。硬件還包含最新的 VisionPro 視覺軟件，用于訪問全部的 Cognex 視覺工具庫，包括 PatMax AutoTune。
同時訂購的典型相機/傳感器：
　　此硬件通常和康耐視相機或傳感器（Cognex CIC 工業相機，2D 多相機應用）和/或 Cognex 3D 位移傳感器（3D 應用）或支持 GigE 標準的第三方 2D 相機一起訂購。如果您需要 I/O 或工廠車間集成，您也可隨硬件一起訂購 Cognex CC24 I/O 卡。
康耐視即時上線視覺系統現已推出：
　　CC24 是構建自己的工業計算機系統的用戶的理想選擇。對于準確購買預認證的即時上線視覺解決方案的用戶，康耐視現在隨康耐視 VC5 視覺控制器提供全套的視覺軟件系統。除 VC5 產品頁面上介紹的諸多功能之外，VC5 還包含 CC24 的功能。

康耐視工業相機（CIC 相機）
　　康耐視數字工業相機系列專為能與產業領先的 Cognex Designer 視覺軟件和 Designer 中的 VisionPro® 軟件方便地集成而設計。這些小巧的 GigE Vision® 和 Camera Link® 相機可用于區域掃描和線掃描，從而可以滿足各種應用。
　　康耐視一直享有機器視覺市場領導者的聲譽，現在您也可以贏得這種贊譽。作為機器制造商，您可以通過康耐視標志性的黑色和黃色向客戶證明，您的系統中集成了領先的機器視覺技術。大型企業用戶可輕易識別在這些康耐視工業相機 (CIC) 中使用了 Cognex Designer 軟件的系統。與 Cognex Designer 軟件集成后可使用綜合工具庫，滿足您對機器視覺的所有要求。
　　? 獲取產品報價       ?下載中心

隨 CIC 相機訂購的典型康耐視視覺硬件：
　　對于準備購買康耐視預認證的即時上線視覺解決方案的用戶來說，通常會隨這些康耐視相機一起訂購康耐視 VC5 視覺控制器。另外，構建工業 PC 的用戶通常會隨該硬件訂購 Cognex 8704e GigE 幀捕獲器。VC5 和 8704e 均包含 Cognex 　　Designer 和 Vision Pro 軟件，以提供康耐視交付和支持的全套視覺解決方案。
GigE Vision 和 Camera Link 方案
　　需要有價值的解決方案？需要能夠滿足最苛刻需求的高性能？康耐視可提供能夠滿足各種應用需求的工業相機。
功能
　　?VGA 到 29MP 區域掃描，或 4k 線掃描
　　?全局或卷簾快門
　　?單色或彩色
　　?單線纜解決方案：GigE Vision 帶以太網供電或 Camera Link 供電 (PoCL)
　　?3 年質保

型號	分辨率	幀速率	類型	傳感器技術	彩色/ 單色
CAM-CIC-300	0.3MP	120fps	區域掃描	CCD/全局快門	M
CAM-CIC-1300	1.3M	60fps	區域掃描	CMOS/全局快門	C, M
CAM-CIC-2000	2MP	60fps	區域掃描	CMOS/全局快門	M
CAM-CIC-4000	4MP	25fps	區域掃描	CMOS/全局快門	C, M
CAM-CIC-5000	5MP	17fps	區域掃描	CCD/全局快門	M
CAM-CIC-5MR/5000R	5MP	14fps	區域掃描	CMOS/卷簾快門	C, M
CAM-CIC-10MR	10MP	10fps	區域掃描	CMOS/卷簾快門	C, M
CAM-CIC-2900	29MP	4fps	區域掃描	CCD/全局快門	M
MCAM-CIC-4KL-24-G	4k	26kHz	線掃描	CMOS/卷簾快門	M

型號	分辨率	幀速率	類型	傳感器技術	彩色/ 單色
CAM-CIC-4KL-80-CL	4K	80kHz	線掃描	CMOS/線性	M

Cognex Designer 和 VisionPro 帶 Cognex VC5、8704e 或 CC24 硬件
　　康耐視提供全套視覺解決方案，包括視覺控制器、視覺硬件和視覺軟件，使組織能夠構建 2D、3D 和多相機視覺軟件應用。
　　因此，當您訂購康耐視 VC5 視覺控制器、8704e 幀捕獲器或 CC24 IO 和 PLC 卡時，我們會同時提供 Cognex Designer 和 VisionPro 軟件。特別是，我們會提供一個部署許可，讓您可在生產中開發和部署應用。 因?yàn)槟呛陀布黄鹳徺I的 　　Cognex Designer，所以您擁有康耐視認證的有效視覺測試解決方案。
　　?康耐視 VC5 視覺控制器建議用于準備購買康耐視預認證的即時上線視覺解決方案的用戶。
　　?另外，如果您要構建工業 PC，則您應該訂購 Cognex Designer 和 Cognex 8704e GigE 幀捕獲器
　　?另外，如果您要構建工業 PC，而且需要 I/O，則您應該訂購 Cognex Designer 和 Cognex CC24 IO 及 PLC 通信卡
